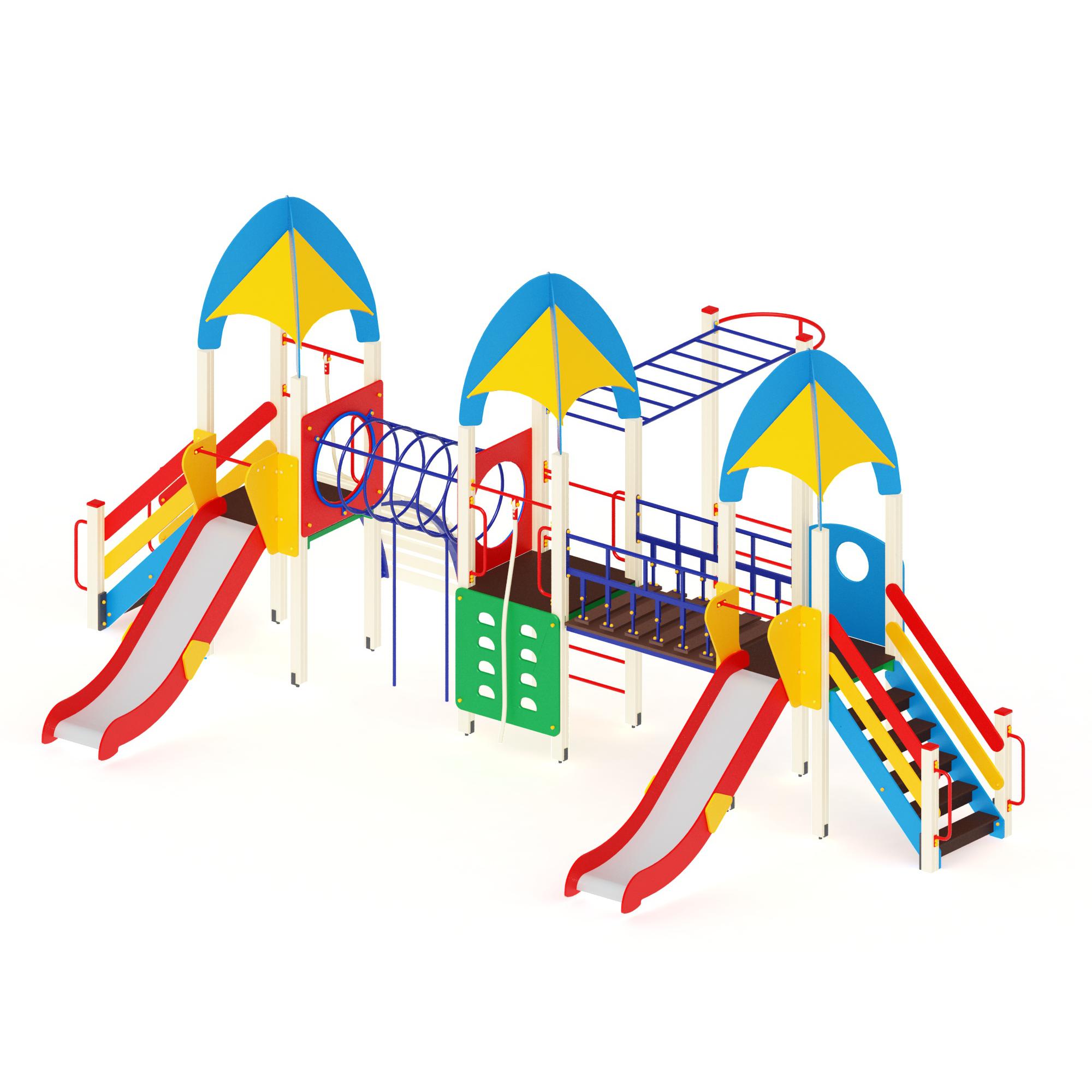

Техническая спецификация детского игрового комплекса «Космос»

Область применения

Детские игровые комплексы предназначены для детей от 5 до 12 лет и выполняют следующие функции: создают условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

Основные конструктивные элементы

Башни (3 штуки) Башни выполнены из четырех клееных брусьев сечением 100×100 мм и высотой 2500 мм. Пол изготовлен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Над башнями установлены четырехскатные крыши из фанеры толщиной 12 мм размером 960×820 мм, окрашенные в желтый цвет. Крыши крепятся на декоративные арки из фанеры толщиной 18 мм размером 1420×1180 мм, окрашенные в синий цвет. Отметка пола от планировочной отметки площадки составляет 1200 мм.

Горка 1200 (2 штуки) Скат горки шириной 540 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и 30×30 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка для обеспечения безопасного спуска. Размер горки в плане составляет 540×2280×1200 мм по высоте.

Мост-труба (1 штука) Конструкция выполнена из металлических труб диаметром 33 и 27 мм. Диаметр колец составляет 760 мм, элемент состоит из 6 колец. Общая длина конструкции 1460 мм.

Скалолаз (1 штука) Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм размером 1000×1000 мм с функциональными прорезями, окрашенного в зеленый цвет, и стальной перемычки с канатом. Перемычка изготовлена из трубы диаметром 33 мм. Используется полиуретановый канат диаметром 30 мм и длиной 2500 мм.

Лестница 1200 (2 штуки) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек с подступенками из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Борта стягиваются шпильками. Лестница поставляется в собранном виде. Ширина лестницы 800 мм, высота 1200 мм.

Канат (2 штуки) Канат крепится к стальной перемычке из трубы диаметром 33 мм. Используется полиуретановый канат диаметром 30 мм длиной 2500 мм и 3500 мм.

Подвесной мост (1 штука) Подвесной мост состоит из 6 половиц, выполненных из ламинированной антискользящей фанеры размером 1000×180×18 мм, закрепленных к перемычкам подвесного моста, покрытым порошковой краской синего цвета. Общая длина моста составляет 1500 мм, ширина 1000 мм. Под половицами установлен страховочный мост из ламинированной антискользящей фанеры, крепящийся к стальному каркасу из квадратной трубы размером 40×40 мм.

Шест прямой (1 штука) Шест выполнен из металлической трубы диаметром 33 мм, покрытой порошковой краской. Крепится к двум клееным брусьям сечением 100×100 мм и высотой 2500 мм.

Рукоход (1 штука) Рукоход выполнен из профильной трубы размером 50×25 и круглой трубы диаметром 27 мм. Размеры конструкции составляют 900×2000 мм с шагом перекладин 300 мм. Окрашен порошковой краской синего цвета.

Лаз-дуга (1 штука) Лаз-дуга состоит из металлического сварного каркаса из профильной трубы размером 40×40 мм, перемычек из трубы диаметром 33 мм и настила из брусков ламинированной антискользящей фанеры размером 1000×104×24 мм. Высота лаза составляет 1200 мм, ширина 1000 мм. Перемычка из трубы диаметром 33 мм предназначена для крепления каната и окрашена в красный цвет. В комплект входит полиуретановый канат диаметром 30 мм и длиной 3500 мм.

Технология обработки и защитные покрытия

Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы для обеспечения безопасности использования. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, создающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска является нетоксичной и пожаровзрывобезопасной.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее превосходной устойчивостью к старению в атмосферных условиях, высокой стабильностью цвета и способностью выдерживать широкий диапазон температур.

В целях обеспечения максимальной безопасности все отдельно выступающие детали и резьбовые соединения надежно закрыты специальными пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание для дополнительной защиты от коррозии.
