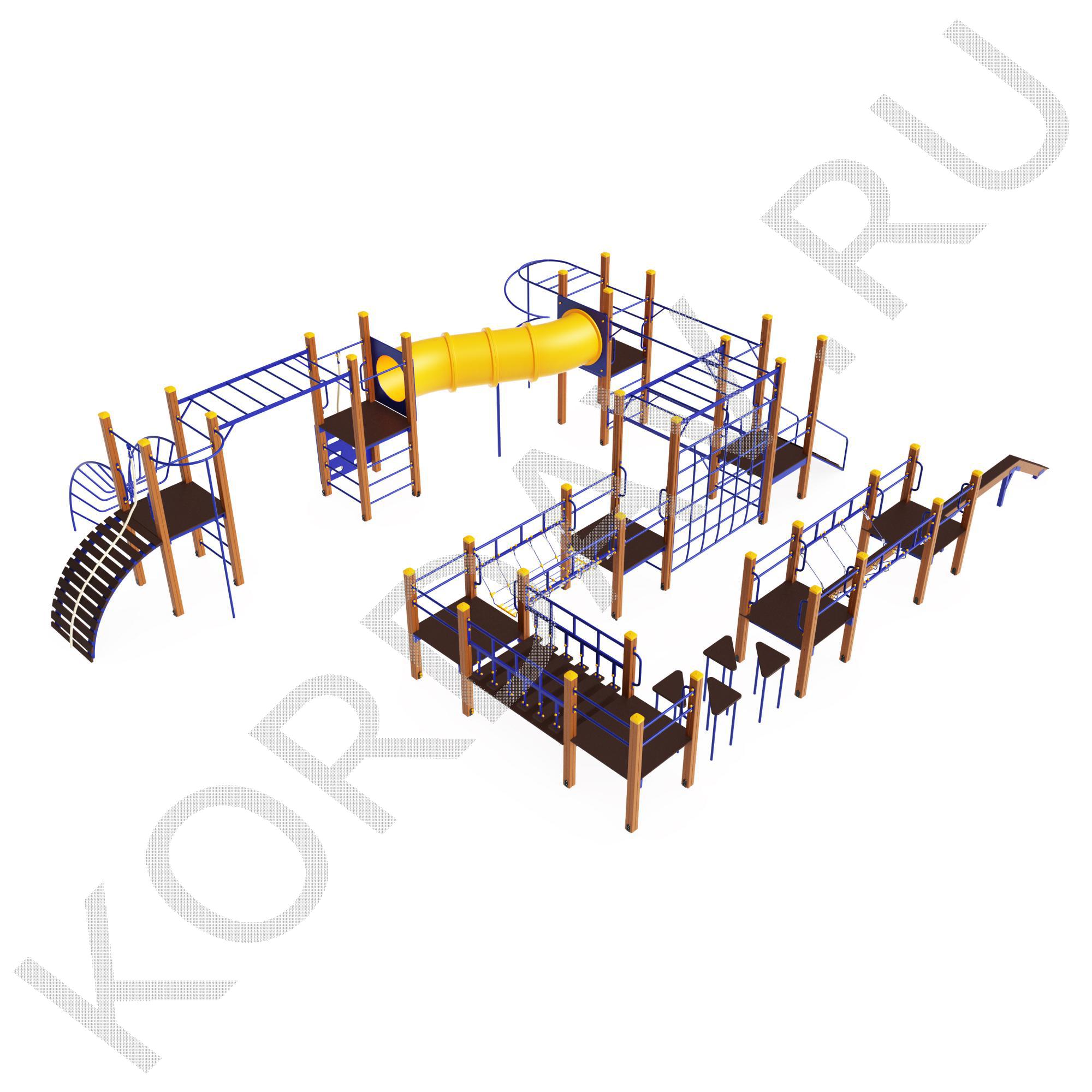

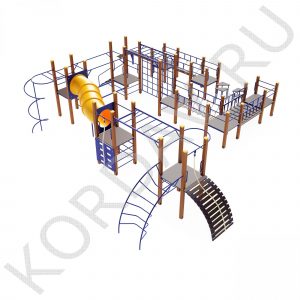

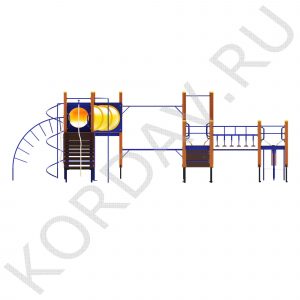

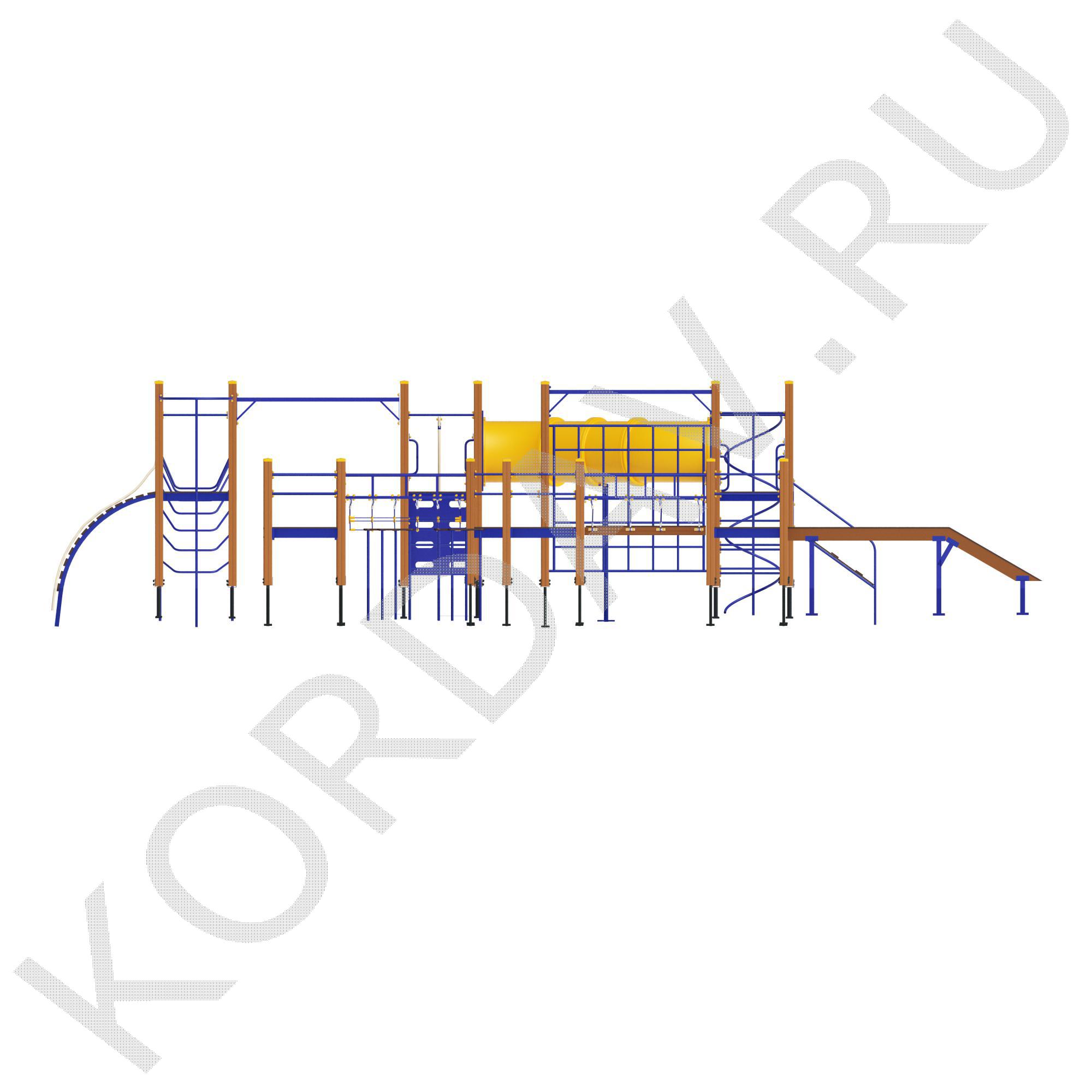

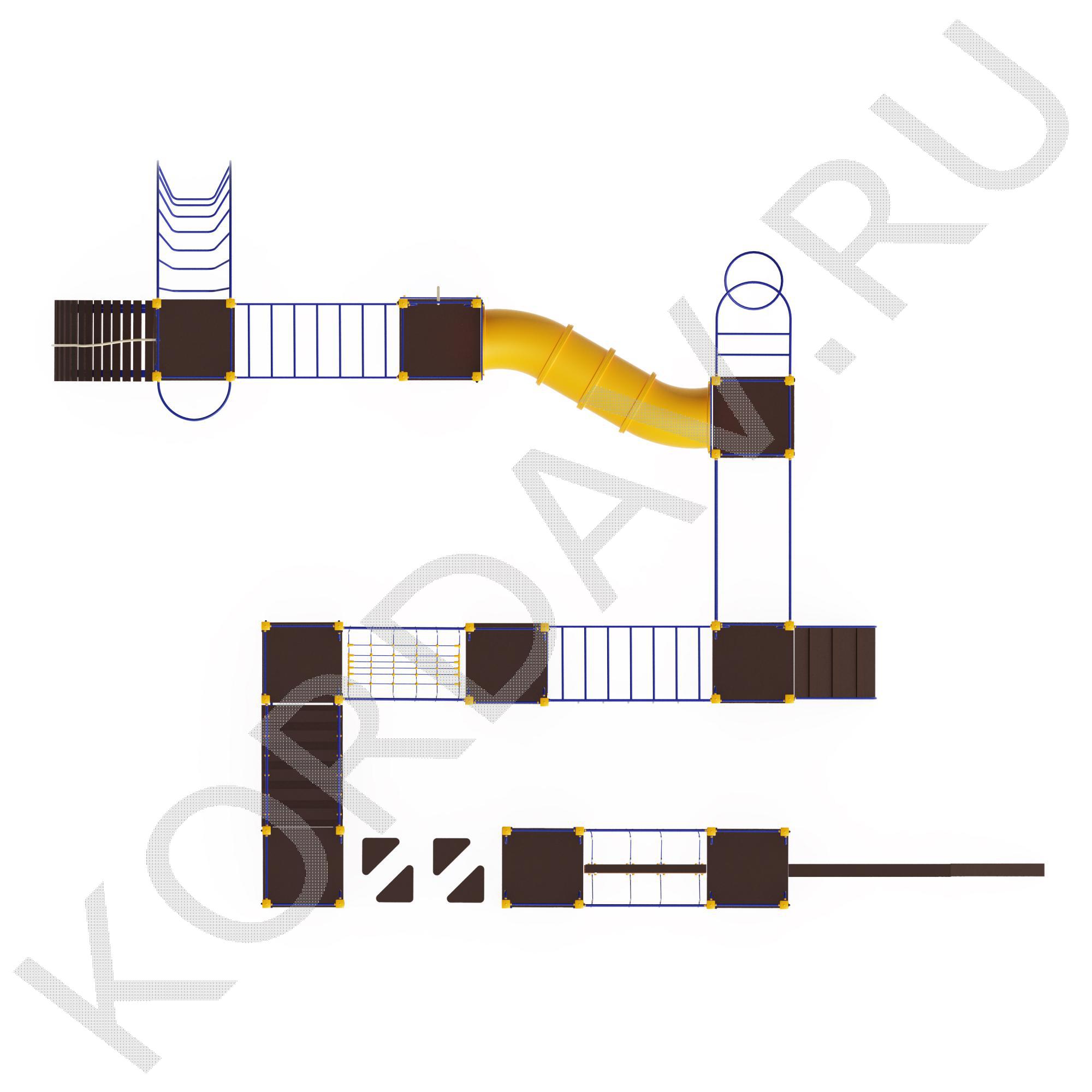

Спортивный комплекс СК 6.639

Техническое описание спортивного комплекса (для детей 6-14 лет)

Назначение:

Спортивный комплекс предназначен для физического развития детей в возрасте от 6 до 14 лет. Он способствует:

• Развитию координации движений.
• Преодолению страха высоты.
• Развитию ловкости и смелости.
• Формированию чувства коллективизма в играх.

Основные элементы и характеристики:

1. Опорные стойки:

   • Материал: клееный брус 100х100 мм.
   • Количество и высота:
     • 18 шт. — 1500 мм.
     • 18 шт. — 2500 мм.

2. Площадки:

   • Размер: 1000х1000 мм.
   • Материал пола: ламинированная фанера с противоскользящим покрытием (толщина 18 мм).
   • Лаги: влагостойкая фанера (толщина 24 мм).
   • Высота пола от уровня земли: 750 мм.

3. Ограждение площадок:

   • Перекладины: металлическая труба Ø27 мм, длина 800 мм.
   • Планки: 100х40х3 мм.
   • Покрытие: порошковая краска.

4. Веревочный лаз:

   • Каркас:
     • Стальной квадратный профиль 30х30 мм.
     • Стальная круглая труба Ø33 мм.
     • Стальная пластина (толщина 4 мм).
   • Элементы лаза: полиэфирный канат (толщина 16 мм).
   • Размеры: 1500х940х760 мм.

5. Подвесной мост-брус:

   • Каркас:
     • Стальной квадратный профиль 30х30 мм.
     • Стальная круглая труба Ø33 мм.
     • Стальная пластина (толщина 4 мм).
   • Брус: клееный брус 100х100 мм, длина 1450 мм.
   • Накладка на брус: ламинированная фанера с антискользящим покрытием (толщина 18 мм).
   • Подвеска: полиэфирный канат (толщина 16 мм).
   • Размеры: 1500х940х800 мм.

6. Бум-бревно деревянное:

   • Брус (горизонтальный и наклонный): сборный, из досок хвойных пород (сечение 150х45 мм) и настила из ламинированной фанеры с антискользящим покрытием (толщина 18 мм).
   • Опоры:
     • Стальной квадратный профиль 60х60 мм.
     • Элементы из стального листа (толщина 5 мм).
   • Размеры: 3300х160х750 мм.

7. Пандус:

   • Каркас: сварной, из труб Ø33 мм.
   • Настил: ламинированная фанера с антискользящим покрытием (толщина 18 мм) и тремя планками для упора.
   • Размер: 1000х1000х750 мм.

8. Бум «Треугольник»:

   • Каркас: труба Ø33 мм, стальные пластины (толщина 3 мм), порошковая покраска.
   • Накладки: ламинированная влагостойкая фанера с противоскользящим покрытием (толщина 18 мм).

9. Подвесной мост:

   • Половицы (6 шт.): ламинированная антискользящая фанера, 1000х180х18 мм.
   • Перемычки: с порошковой покраской.
   • Общая длина: 1500 мм.
   • Ширина: 1000 мм.
   • Страховочный мост: ламинированная антискользящая фанера, крепится к стальному каркасу из квадратной трубы 40х40 мм.

10. Решетка для лазанья:

    • Материал: трубы Ø32 мм, Ø27 мм.
    • Размер: 2000х1680 мм.
    • Шаг перекладин: 300 мм.
    • Покрытие: порошковая краска.

11. Рукоход:

    • Материал: профильная труба 50х25 мм, круглая труба Ø27 мм.
    • Размер: 900х2000 мм.
    • Шаг перекладин: 300 мм.
    • Покрытие: порошковая краска.

12. Шест со спиралью:

    • Материал: металлическая труба Ø33 мм, порошковая покраска.
    • Высота: 2400 мм.
    • Диаметр спирали: 750 мм.
    • Крепление: к двум клееным брусьям 100х100 мм (высота 2500 мм).

13. Шест прямой:

    • Материал: металлическая труба Ø33 мм, порошковая покраска.
    • Высота: 2400 мм.
    • Крепление: к двум клееным брусьям 100х100 мм (высота 2500 мм).

14. Канат:

    • Крепление: к стальной перемычке (труба Ø33 мм).
    • Материал: полиуретановый канат Ø30 мм.
    • Длина: 2500 мм и 3500 мм.

15. Лаз-лестница:

    • Материал: металлические трубы Ø33 мм и Ø27 мм.
    • Размер: 1700х940х2170 мм.

16. Лаз-дуга:

    • Каркас: сварной, из профильной трубы 40х40 мм.
    • Перемычки: труба Ø33 мм.
    • Настил: бруски из ламинированной антискользящей фанеры, 1000х100х24 мм.
    • Высота: 1200 мм.
    • Ширина: 1000 мм.

17. Лаз-труба пластиковая:

    • Материал: полимерные материалы.
    • Диаметр: 750 мм.
    • Высота стартовой площадки: 1200 мм.
    • Конструкция: две прямые секции и две секции с изгибом под 30º.

18. Щит-скалолаз:

    • Щит: влагостойкая фанера (толщина 18 мм), 1000х1000 мм, с прорезями.
    • Перемычка: труба Ø33 мм.
    • Канат: полиуретановый, Ø30 мм.

Габаритные размеры и зона безопасности:

• Габариты (ДхШхВ): 12380х9215х2500 мм.
• Зона безопасности: 15380х12215 мм.
